Автомобильный термометр

климатический, на PIC16F628A и датчике DS18B20

Термометр разработан для измерения температуры за бортом в автомобиле. Особенность прибора - предупреждение о возможном гололеде.

Характеристики
1Диапазон измерения температуры -40° … +125°C
2Порог сигнализации +1 и ниже
3Индикация Динамическая, светодиодный индикатор.
Фото.1Фото.2Фото.3

ОПИСАНИЕ ПРОЕКТА

Прибор измеряет температуру за бортом с помощь датчика DS18B20. Предупреждение о возможном гололеде реализовано миганием цифр, звукового сигнала и дополнительного светодиода.

В устройстве практически все события сопровождаются анимационными вставками: при включении, при изменении показаний, при переходе через ноль. На самом деле предупреждение о гололеде происходит уже при температуре +1, причем в случае продолжения понижения температуры предупреждение происходит еще раз. Всего может быть максимум 3 предупреждения. При этом раздается короткий звуковой сигнал, мигают цифры и мигает дополнительный светодиод. Светодиод мигает дольше, чем цифры. При повышении и повторном понижении температуры предупреждение не повторяется. Повтор предупреждения будет только если с момента первого предупреждения прошло достаточно много времени (более часа).

СХЕМА УСТРОЙСТВА

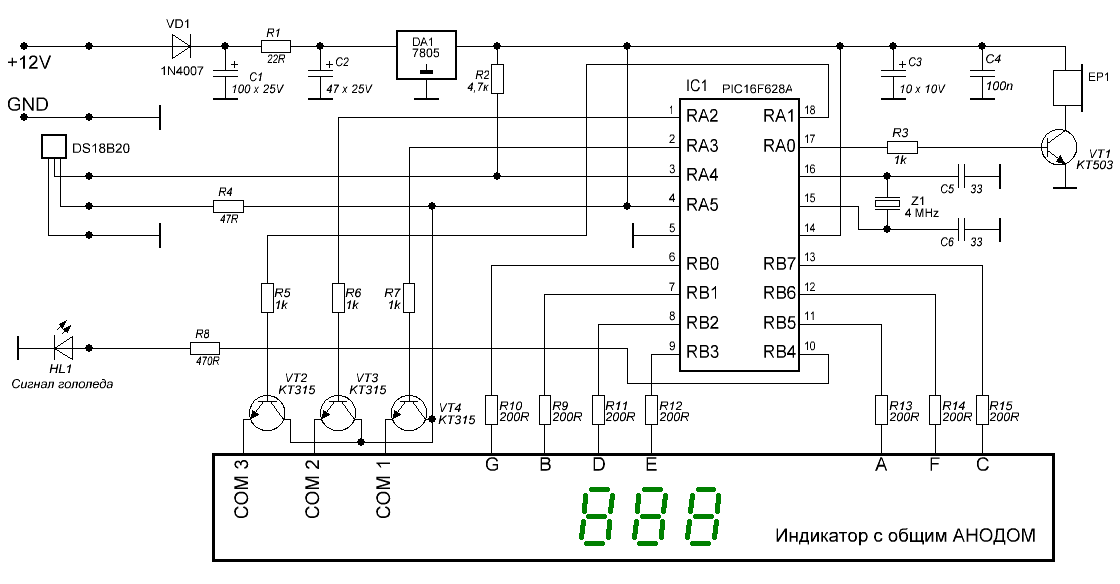

СХЕМА УСТРОЙСТВА

АРХИВ С ФАЙЛАМИ

Содержимое архива:
ФайлОписаниеПримечание
climat_termo.hexПрошивка микроконтроллера
climat_termo.layРисунок печатной платыФормат: SprintLayout
Обновлен: 25 февраля 2020
Скачать climat_termo.zip [104,9 KБ]
ДЕТАЛИ И КОМПОНЕНТЫ
Пищалка
Пищалка

любая с встроенным генератором на 5В.

Идикатор
Идикатор

любой 3-х разрядный светодиодный с общим анодом

Транзисторы
Транзисторы

любые структуры n-p-n c током коллектора не менее 100мА, например BC847

НАЛАЖИВАНИЕ

Не требуется.
